Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

Hiểu cảm biến trong SOLIDWORKS

Thông thường, khi bạn đang thiết kế các chi tiết hoặc các lắp ráp, bạn đang hoạt động trong một thiết kế đặc biệt, cho dù đó là kích thước, hoặc dựa trên trọng lượng, khối lượng hoặc tính toàn vẹn cấu trúc của chi tiết. Bạn tự hỏi có cách nào mà SOLIDWORKS có thể giúp cảnh báo bạn khi bạn tiếp cận hoặc vượt quá các giới hạn và các đường biên của thiết kế?

Chúng tôi vui mừng vì bạn đã hỏi!

Bạn có thể thấy nó luôn ở Cây quản lý tính năng của bạn: thư mục Sensor.

Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

– Nếu chúng ta click chuột phải vào thư mục và chọn công cụ “Add Sensor”, chúng ta được trình bày với các tùy chọn của việc tạo ra bất kỳ một trong bốn loại cảm biến: Simulation Data, Mass Properties, Dimension, hoặc Measurement.

Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

– Mỗi chi tiết sẽ có một số lượng tương ứng  các cảnh báo của chúng ta có thể đặt để ngăn chặn điều đó; ví dụ, nếu chúng ta chọn Simulation Data, chúng ta có thể chọn từ một danh sách toàn bộ các giá trị:

Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

– Và cảnh báo:

Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

– Trong khi sử dụng một công cụ mạnh mẽ, đây là một ví dụ rất đơn giản. Tôi đã chọn một chiều và cho nó một cảnh báo giới hạn vượt quá 2. (Mẹo: Nó có thể giúp bạn nhấp chuột phải vào thư mục chú thích và lựa chọn “Show Feature Dimensions” như thiết lập cảm biến của bạn.

Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

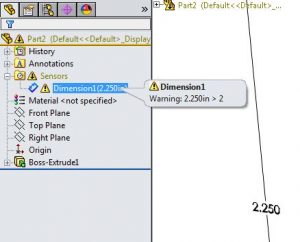

 – Dưới đây là những cảnh báo mà SOLIDWORKS thực hiện nếu tôi vượt qua giới hạn.

Bạn đã từng vượt quá giới hạn hình vẽ trong SOLIDWORKS

Như thế nào là tốt? Thế nào là giới hạn hình vẽ trong SOLIDWORKS. Ngoài ra nếu bạn nhấn chuột phải vào thư mục Sensors và chọn “Notifications”, bạn sẽ thấy các tùy chọn bổ sung về các loại cảnh báo và tần số.

Bây giờ tôi có một câu hỏi dành cho bạn: Tại sao bạn không sử dụng cảm biến thường xuyên hơn?

Viết bởi: Sam Hochberg, Applications Engineer

Nguồn: DS SOLIDWORKS

Dịch: ViHoth
