Khóa học SOLIDWORKS Cơ Bản

Chi Tiết Khóa Học

Thời lượng	8 buổi
Hình thức	Trực tiếp hoặc online
Mức độ	Cơ bản
Người đào tạo	Chuyên gia CSWP, CSWE
Điều kiện tham gia khóa học
Đọc hiểu bản vẽ kỹ thuật Có kinh nghiệm về thiết kế máy, kỹ thuật

Sinh viên

Sinh viên đang theo học các ngành: Cơ khí, Chế tạo máy, Tự động hoá, Cơ điện tử, Kỹ thuật Cơ khí, Thiết kế máy, Cơ kỹ thuật,…

Kỹ sư

Kỹ sư thiết kế đang làm việc ở các lĩnh vực như: Thiết kế máy, Thiết kế nội thất,… muốn học nâng cao triển khai bản vẽ 2D Drawing để phục vụ cho việc gia công, sản xuất.

NỘI DUNG KHÓA HỌC

SOLIDWORKS Basic và sử dụng giao diện

Phần mềm SOLIDWORKS là gì
Thiết kế theo ý định như thế nào
Làm thế nào để ảnh hưởng đến thiết kế theo ý định
Các phương pháp thiết kế trong SOLIDWORKS
Tập tin tham khảo
Các đối tượng liên quan, liên kết và nhúng
Ví dụ về tập tin tham khảo
Các phương pháp mở tập tin
Menu tùy biến kéo xuống
Các phím tắt của bàn phím
Cây thiết kế FeatureManager
Hiện và ẩn các Items trong FeatureManager
Sử dụng thẻ Command

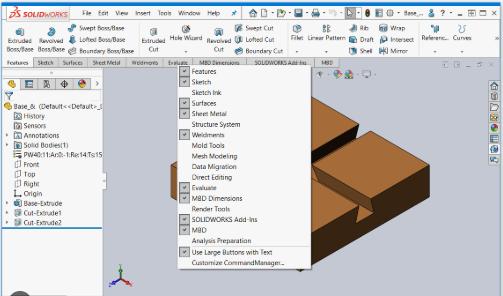

Thêm vào hoặc bỏ đi 1 tab Command Manager
Mở các tập tin với Design Library

Giới thiệu về Sketching( Vẽ phác thảo)

2D Sketching
Các giai đoạn trong quá trình tạo khối
Giới thiệu: Tạo chi tiết mới
Lưu chi tiết: Save As, Save As Copy
Giới thiệu: Xác nhận phía trên góc đồ họa của phần mềm
Giới thiệu: Chèn thêm đường
Giới thiệu: Ràng buộc trong bản phác thảo
Đường suy diễn (Tự động ràng buộc)
Phản hồi từ phác thảo
Trạng thái của Phác thảo
Quy tắc chi phối cho bản vẽ phác thảo
Thiết kế theo ý định
Ví dụ về các ràng buộc trong phác thảo
Giới thiệu: Thêm ràng buộc
Kích thước trong SOLIDWORKS
Giới thiệu: Kích thước thông minh
Kích thước: Lựa chọn và xem trước
Phác thảo với hiển thị kích thước khi vẽ
Kích thước cho góc
Đùn khối
Luyện tập

Mô hình chi tiết cơ bản

Mô hình cơ bản
Chọn biên dạng tốt nhất
Chọn mặt phẳng
Chi tiết về Part
Hướng nhìn tiêu chuẩn
Giới thiệu: Liên kết hình chữ nhật
Giới thiệu: Chèn thêm Tangent Arc
Tính năng Cắt khối

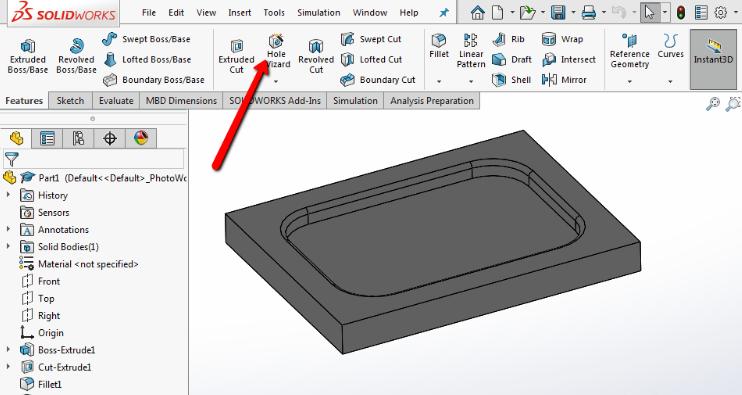

Sử dụng công cụ Hole Wizard
Tạo một lỗ tiêu chuẩn Hole Wizard
Giới thiệu: Công cụ Hole Wizard

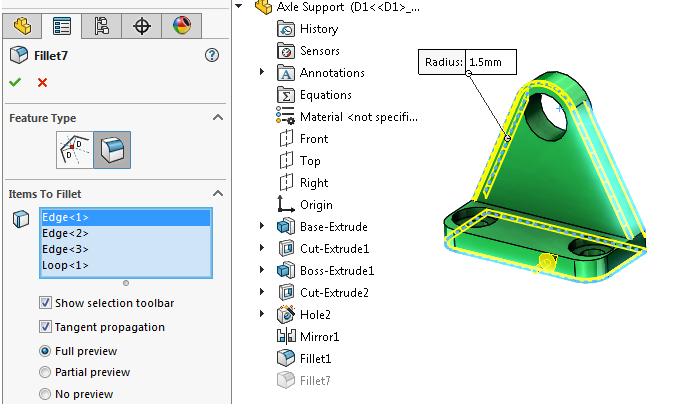

Filleting (Bo góc)
Giới thiệu: Chỉnh sửa phác thảo
Giới thiệu: Thanh RollBack
Giới thiệu: Chức năng Appearances
Thẻ CommandManager sử dụng như thế nào
Giới thiệu: Xuất ra 1 bản vẽ từ 1 chi tiết đã thiết kế
Center Marks( Đánh dấu tâm)
Giới thiệu: Model Items
Luyện tập

Chi tiết trong đúc hoặc rèn

Bài học : Thiết kế Ratchet
Đùn khối với góc Draft
Xây dựng Handle
Đối xứng trong bản vẽ phác thảo
Giới thiệu: Các đối tượng đối xứng
Giới thiệu: View Normal To ( Về hướng nhìn bình thường)
Giới thiệu: Vẽ đương tròn
Ý định thiết kế Head
Giới thiệu: Lệnh Cắt (Trim)
Giới thiệu: Lệnh Kéo dài (Extend)
Giới thiệu: Chức năng Offset from Surface
Các tùy chọn trong quá trình dịch chuyển bề mặt (Translate Surface)
Giới thiệu: Measure
Luyện tập

Patterning ( Nhân)

Các loại của lệnh nhân
Tùy chọn Nhân
Cây thiết kế Flyout FeatureManager
Axes (Trục)
Nhân đối tượng theo tuyến tính ( Linear Pattern)
Nhân hình học (Geometry Patterns)
Nhân theo biên dạng tròn (Circular Pattern)
Nhân đối xứng (Miror Patterns)
Nhân một khối Solid
Sử dụng Nhân chỉ theo các đối tượng gốc (Patten Seed Only)
Nhân theo bản phác thảo (Sketch Driven Patterns)
Tự động đo kích thước trong phác thảo
Luyện tập

Thành phần xoay

Ví dụ xem xét: Tay quay
Revolved Features
Vẽ phác họa cho thành phần xoay
Giới thiệu: Tạo mới cung bằng lệnh 3 Point Arc
Một số quy tắc vẽ phác họa dành cho thành phần xoay
Giới thiệu: Lệnh Revolved Feature
Giới thiệu: Lệnh Sketch Fillet
Tạo phần vành (Rim)
Slots (khe, rãnh)
Khối đa thân (Multibody Solids)
Tạo thành phần Spoke
Giới thiệu: Insert Ellipse
Giới thiệu: Sweep
Rotate View (Xoay góc nhìn)
Chamfer (vát góc/cạnh)
Hiệu chỉnh vật liệu
Mass Properties – thuộc tính khối lượng
Tùy biến các thuộc tính khối lượng
SOLIDWORKS Custom Properties
SOLIDWORKS Simulation Xpress
Sử dụng SOLIDWORKS Simulation Express
Giao diện Simulation-Xpress
Simulation Study
Luyện tập

Tạo vỏ và gân

Draft Analysis
Giới thiệu: Insert Draft
Giới thiệu: Insert Shell
Mặt phẳng tham chiếu
Giới thiệu: Insert Rib
Giới thiệu: Convert Entities
Full Round Fillet – Bo tròn các mặt liền kề
Luyện tập

Hiệu chỉnh: Sửa chữa

Tìm và sửa chữa các lỗi
Hộp thoại What’s Wrong
Các vấn đề về đường phác họa
Box Selection – Chọn đối tượng bằng cửa sổ

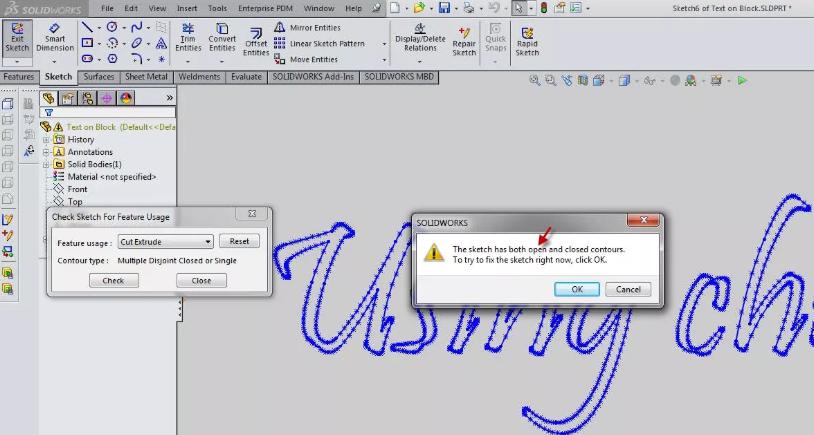

Check Sketch for Feature – kiểm tra đường phác họa cho thành phần
Repair Sketch – Sửa chữa đường phác họa
Magnifying Glass – kính lúp
Giới thiệu: Edit Sketch Plane
Đính kèm lại các quan hệ đồng tâm và cùng kích thước
FeatureXpert là gì?
Các thành phần đóng băng – Freezing Features
FilletXpert
FilletXpert cho các góc trong mô hình
DraftXpert
Luyện tập

Hiệu chỉnh: Thay đổi thiết kế

Thay đổi thiết kế
Giới thiệu: Quan hệ Parent/Child
Công cụ tái xây dựng
Freeze Bar
Thành phần giữ kín – Feature Suppression
Feature Statistics – thống kê thành phần
Giới thiệu: Feature Statistics
Overdefined Sketchs – Các đường phác họa dư thừa
SketchXpert
Manual Repairs – Sửa chữa thủ công
Sketch Contours – đường viền phác họa
Giới thiệu: Khung nhìn mặt cắt
Luyện tập

Các cấu hình của chi tiết

Suppress/Unsuppress

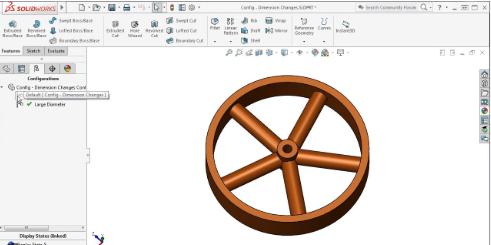

Sử dụng Configure Dimension/Feature
Chỉnh sửa các cột cấu hình
Cột cấu hình
Cột kích thước
Các cột thành phần
Hiệu chỉnh cột và hàng
Đổi tên thành phần và hàng kích thước
Xóa thành phần và hàng kích thước
Sử dụng chức năng Global
Global Variables – biến toàn cục
Giới thiệu: Tính năng Equations
Tạo Global Variables
Tạo và áp dụng Global Variables
Phân chia biến toàn cục tới các kích thước
Equations – Phương trình
Đổi tên kích thước
Kích thước tự điều chỉnh
Chức năng – Functions
File Properties
Luyện tập

Sử dụng bản vẽ

Tạo Mặt cắt
Tạo View Alignment
Break Alignment
Model Views
Broken View
Aligning Views
Datum Feature Symbols
Surface Finish Symbols
Dimension
Properties
Centerlines
Geometric
Tolerance
Symbols
Dimension Text
Luyện tập

Mô hình lắp ghép từ dưới lên trên (Bottom-Up)

Giới thiệu Make Assembly from Part/ Assembly
Rollback Marker
Adding
Components
Insert Component
Di chuyển và xoay thành phần
Ràng buộc các thành phần
Giới thiệu : Insert Mate
Mate Types and Alignment
Các kiểu có thể ràng buộc
Mate Options
Giới thiệu công cụ: Mate Pop-up Toolbar
Width Mate
Thêm các thành phần vào lắp ghép sử dụng window explore
Kéo nhả từ Open Document
Recent Documents
Giới thiệu về: Ẩn và hiện chi tiết
Giới thiệu về: làm trong suốt chi tiết
Thuộc tính các thành phần
Sub-assemblies
Smart Mates
Thêm một lắp ghép con
Mating Sub- assemblies
Use For Positioning Only
Luyện tập

Sử dụng các bộ phận lắp ráp

Phân tích bộ phận lắp ráp
Kiểm tra độ hở

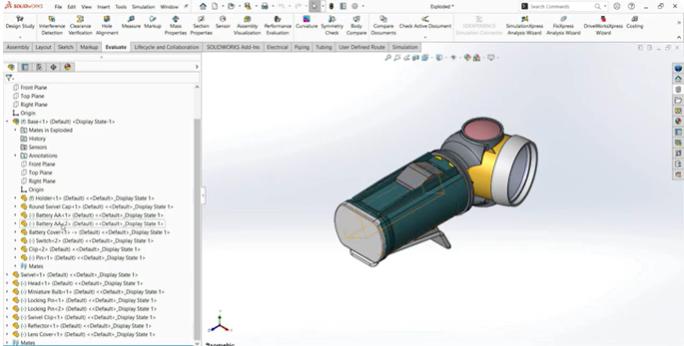

Giới thiệu: Clearance Verification
Giới thiệu: Collision Detection
Xem xét hiệu suất
Thay đổi giá trị kích thước
Tháo rời các bộ phận lắp ráp
Giới thiệu: Exploded View
Tháo rời bộ phận lắp
Tháo rời đa thành phần
Thay đổi hướng tháo rời
Thay đổi Move Manipulator
Sử dụng Auto-Spacing
Điều chỉnh Exploded
Tạo hiệu ứng Exploded Views
Bill of Materials
Bản vẽ lắp
Hiển thị Exploded Views
Sao chép bảng BOM từ bộ phận lắp ráp
Hiệu chỉnh Exploded
Hiệu chỉnh Explode Line Sketch
Luyện tập

ĐỘI NGŨ GIẢNG VIÊN

mR. hUNG

SOLIDWORKS

mR. qUANG

SOLIDWORKS

mR. hAO

JETBRAINS

MR. vIET aNH

SOLIDCAM

mR. ALEX

SOLIDCAM PROFESSIONAL

MR. DUNG

SOLIDCAM

MR. HAI ANH

SWOOD

MR. lANG

SOLIDWORKS EXPERT

KẾT QUẢ ĐẠT ĐƯỢC

Khóa học SOLIDWORKS Cơ bản cung cấp cho bạn những kỹ thuật thiết kế cơ bản, đây chính là nền tảng để bạn mở rộng sang các modul khác trong SOLIDWORKS.

Chương trình được biên soạn theo giáo trình chính hãng SOLIDWORKS với nội dung hướng đến kỹ thuật thiết kế và giúp bạn làm chủ được các thiết kế của mình.

CAM KẾT ĐẦU RA

Xây dựng được mô hình 3D theo tham số.
Thiết kế mới và xử lý các lỗi trong quá trình thiết kế
Tạo các mô hình lắp ghép thành các lắp ghép tổng thể
Thể hiện các mô hình trên bản vẽ 2D với các chú thích kiên quan
Tạo các bản vẽ 2D cho các mô hình lắp ghép lớn, tạo các bảng vật liệu, phân loại chi tiết….
