Những yếu tố tham chiếu luôn là điều kiện quan trọng khi chúng ta thiết kế bản phác thảo, dựng chi tiết 3D,…Các thành phần tham chiếu trong môi trường thiết kế bao gồm mặt phẳng, hệ toạ độ,điểm…Trong bài viết lần này chúng ta sẽ cùng nhau đi tìm hiểu về Axis(Trục) tham chiếu và cách để tạo trục tham chiếu (Reference Axis) trong phần mềm SOLIDWORKS.
1. Trục tham chiếu là gì ?
– Reference Axis (Trục tham chiếu) cũng như các thành phần tham chiếu khác thì trục tham chiếu chỉ tham gia vào quá trình tham khảo dựng hình, nó sẽ không tác động đến việc dựng hình. Ngoài ra để tạo trục tham chiếu thì chúng ta có thể sử dụng các đối tượng có sẵn hoặc tạo mới.
2. Tính năng Reference Axis trong phần mềm SOLIDWORKS
– Để sử dụng tính năng Reference Axis chúng ta có thể dùng 2 cách sau :

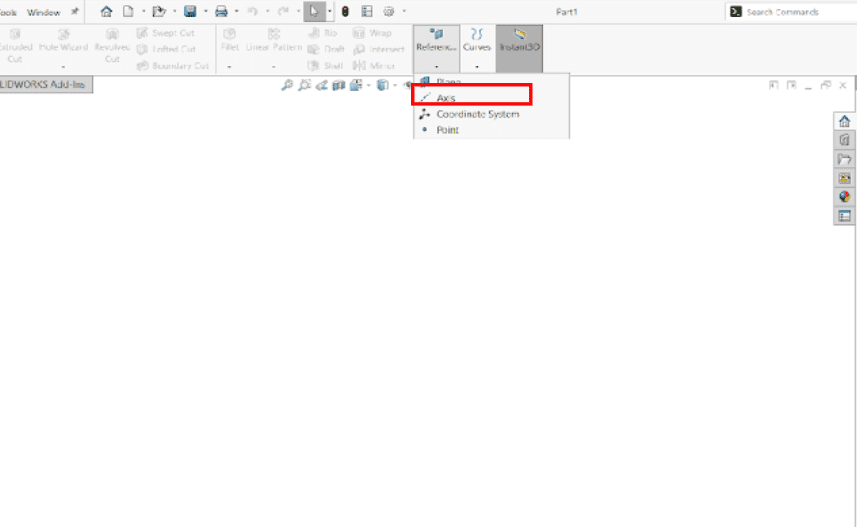

- Cách 1 : Trên thẻ Features > Reference Geometry > Axis
- Cách 2 : Tuỳ chọn Insert > Reference Geometry > Axis
– Sau khi chọn sử dụng tính năng Reference Axis, bảng tùy chọn sẽ xuất hiện như hình dưới đây
– Đối với bảng tùy chọn Axis, phần mềm SOLIDWORKS đưa ra cho chúng ta nhiều lựa chọn để tạo trục tham chiếu. Tuỳ vào từng mục đích mà chúng ta muốn sử dụng, chúng ta có thể đưa ra sự lựa chọn phù hợp.
* Dưới đây là một vài cách tạo trục tham chiếu mà các bạn có thể tham khảo:
– Tạo trục tham chiếu với một đường thẳng, một trục có sẵn
– Tạo trục tham chiếu với hai mặt phẳng đi qua nhau
– Tạo trục tham chiếu với biên dạng trụ tròn
Các thành phần tham chiếu luôn có một vị trí quan trọng đối với việc thiết kế, một trong những yếu tố tham khảo tối quan trọng khi dựng hình.
Qua bài viết về cách tạo trục tham chiếu (Reference Axis) SOLIDWORKS hy vọng sẽ giúp ích được cho bạn trong quá trình thiết kế và sử dụng phần mềm. Đây là các phương pháp phổ biến để định nghĩa trục, dù là chi tiết đơn giản hay phức tạp thì việc sử dụng trục tham chiếu luôn giúp bản vẽ của bạn chính xác và chuyên nghiệp hơn.
