Sử dụng SOLIDWORKS Simulation Sensors và Selection Sets

5/5 - (2 bình chọn)

Sau khi chạy một nghiên cứu mô phỏng trên SOLIDWORKS Simulation, bạn có thể có những khu vực đặc biệt mà bạn cần trích xuất kết quả. Cho dù đó là sử dụng công cụ Probe trong các bản vẽ hay List Result Force, bạn có thể sẽ chọn cùng một mặt phẳng mỗi lần. Những lựa chọn này có thể được lưu lại để sử dụng trong tương lai bằng một vài phương pháp khác nhau.

SOLIDWORKS Simulation Sensors

Bạn có thể tạo cảm biến trong SOLIDWORKS cho nhiều mục đích như theo dõi tổng khối lượng. Ngoài ra còn có các tùy chọn Mô phỏng. Trong khi bạn có thể chọn cung cấp trực tiếp kết quả ứng suất/biến dạng/v.v. cho các lựa chọn, bạn cũng có thể thiết lập cảm biến Nhạy cảm với quy trình làm việc. Điều này cho phép sử dụng cảm biến trong bất kỳ bản vẽ nào bằng công cụ Probe.

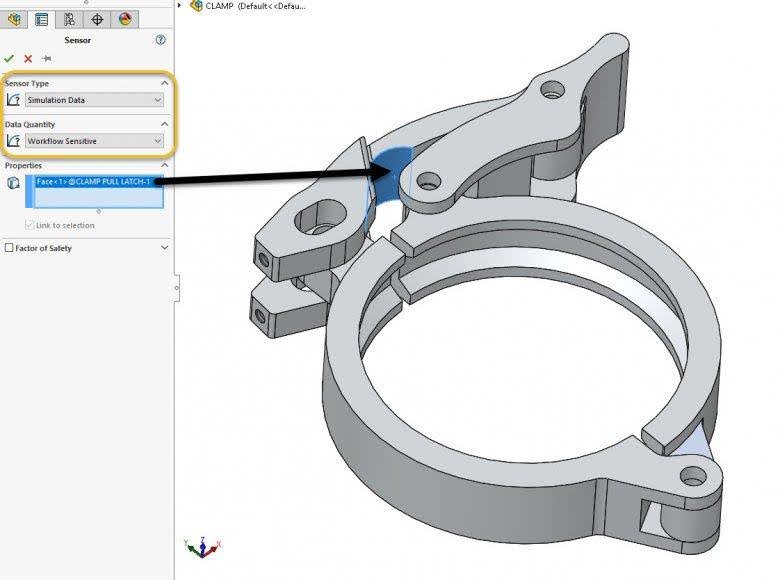

Cảm biến của quy trình mô phỏng SOLIDWORKS

SOLIDWORKS Simulation Probe sử dụng cảm biến

SOLIDWORKS Simulation Selection Sets

Được giới thiệu trong SOLIDWORKS 2015, Selection Sets là một cách tốt để lưu bất kỳ lựa chọn phổ biến nào. Điều này cũng có thể được sử dụng trong Simulation. Đầu tiên, nhấp chuột phải vào bất kỳ mặt/cạnh nào và chọn Selection Tools > Save Selection. Điều này sẽ hiển thị dưới dạng một tính năng trong thư mục Selection Sets ở đầu FeatureManager Design Tree. Nếu bạn có nhiều bộ lựa chọn, bạn nên đổi tên từng bộ. Sau đó, bạn có thể chọn từ cây thả xuống cho bất kỳ hộp lựa chọn nào. Điều này không chỉ có tác dụng với Probe với ‘On selected entities’ mà còn có tác dụng với các tùy chọn List Result Force (không giống như Workflow Sensitive Sensor).

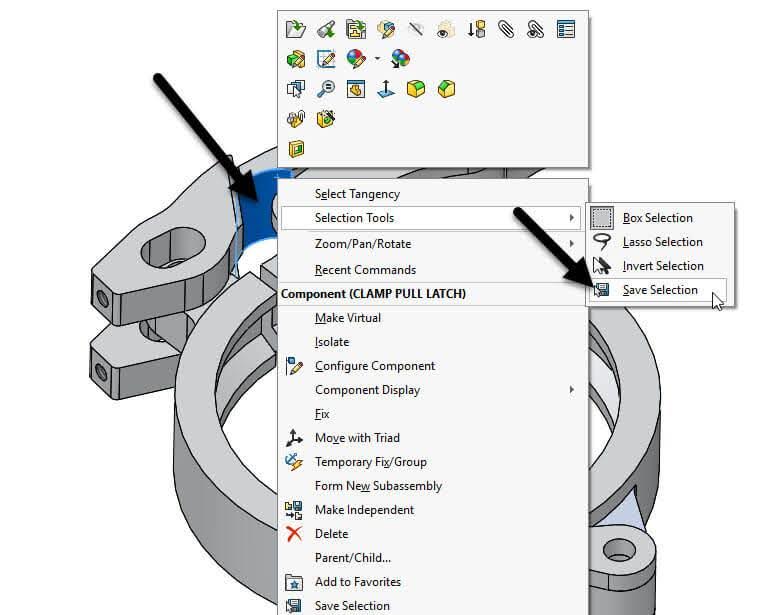

Lưu Save Selection SOLIDWORKS Simulation

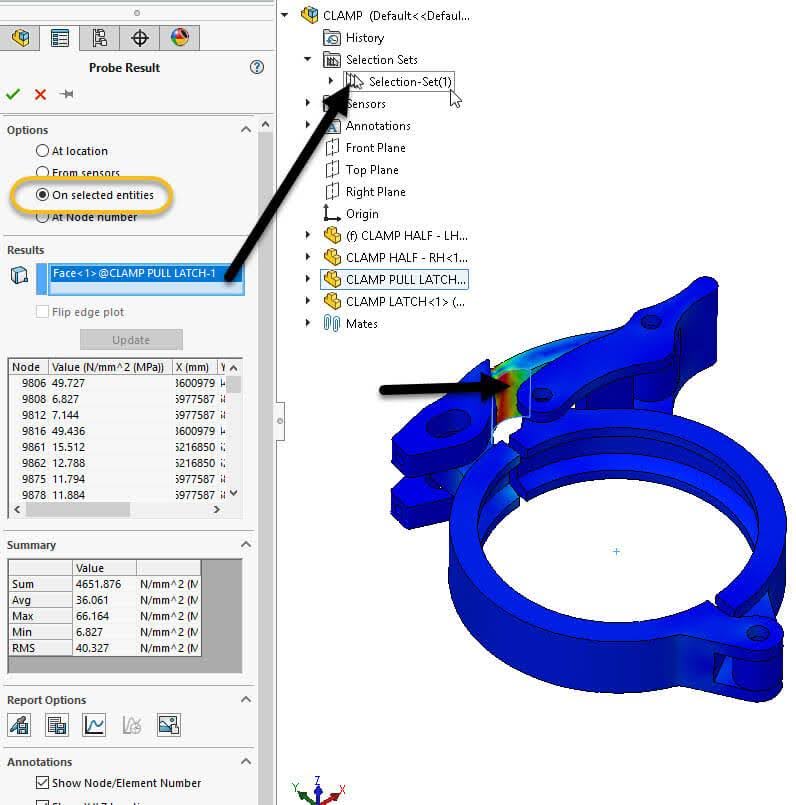

Giao diện Selection Sets trong SOLIDWORKS Simulation

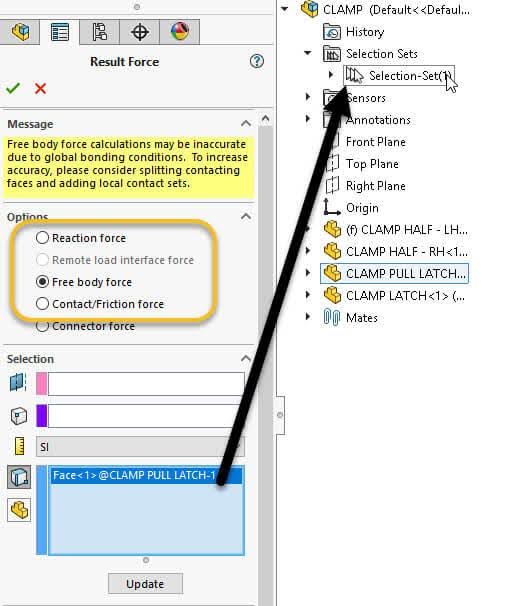

Giao diện Selection Sets trong List Result Force
