Trong môi trường làm việc thực tế, không phải tất cả các đối tác đều sử dụng phiên bản mới nhất của SOLIDWORKS. Vì vậy, việc xuất file SOLIDWORKS 2025 chia sẻ tệp với người dùng đang sử dụng các phiên bản cũ hơn là điều cần thiết. Dưới đây là các phương pháp hỗ trợ xuất file SOLIDWORKS 2025 để đảm bảo tính tương thích với các phiên bản cũ hơn.
Xuất file SOLIDWORKS 2025 để phù hợp với các phiên bản cũ
Mặc dù SOLIDWORKS SP5 của một phiên bản có thể mở các tệp từ phiên bản của năm sau, nhưng lại không thể chỉnh sửa chúng. Ngoài ra, các phiên bản cũ hơn của các bản phát hành hoặc gói dịch vụ trước đó thậm chí không thể mở chúng. Bắt đầu từ SOLIDWORKS 2024, SOLIDWORKS có khả năng lưu các tệp trở lại hai phiên bản đã phát hành trước đó.
Lưu trữ dưới dạng các phiên bản SOLIDWORKS cũ hơn

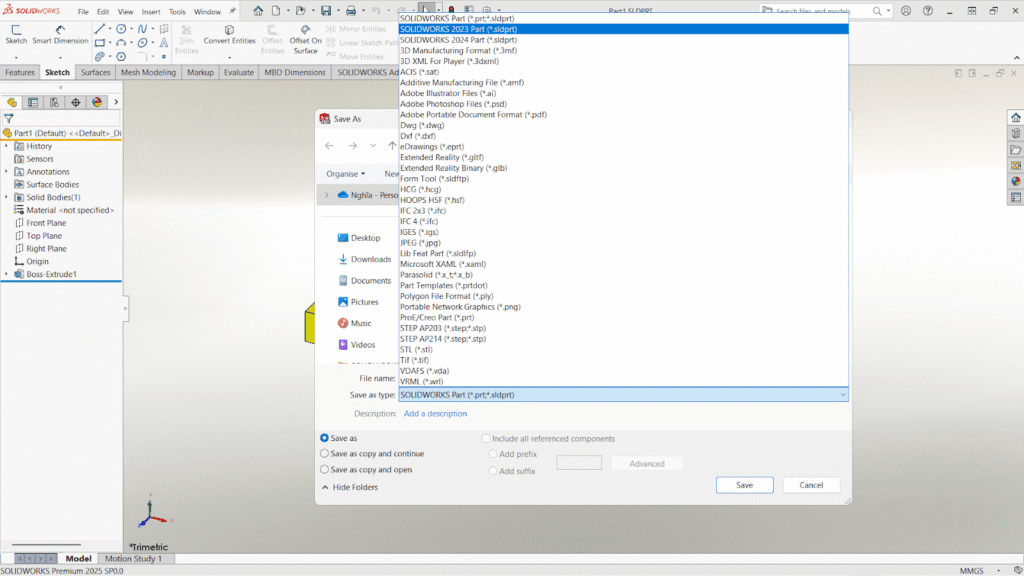

Xuất file SOLIDWORKS 2025 có nghĩa là với một cụm được tạo và lưu trong SOLIDWORKS 2024, chúng ta có thể lưu vào cả SOLIDWORKS 2022 và 2023 trong khi vẫn duy trì cây tính năng. Từ File => Save as, bạn có thể chọn SOLIDWORKS 2022 hoặc SOLIDWORKS 2023. Nếu bất kỳ tính năng mới hơn nào được thêm vào sau phiên bản chúng ta muốn lưu, chúng ta sẽ nhận được lỗi và cần phải dọn dẹp chúng. Công cụ Kiểm tra bản phát hành trước sẽ hiển thị các tính năng bị ảnh hưởng và phiên bản chúng được thêm vào. Sau khi xóa các tính năng có vấn đề, có thể chạy lại kiểm tra và sau đó chính thức lưu vào phiên bản SOLIDWORKS cũ hơn.
Xem thêm: Cấu hình cài SolidWorks 2025 thông số mới nhất
Xuất sang các phiên bản cũ hơn của SOLIDWORKS
Nếu khách hàng muốn xem các tệp của chúng tôi và sử dụng phiên bản SOLIDWORKS cũ hơn hai bản phát hành trước thì sao? Trong trường hợp này, chúng tôi sẽ cần xuất file SOLIDWORKS 2025 dưới dạng định dạng trung lập như STEP hoặc IGES và họ có thể nhập các tệp đó vào SOLIDWORKS.

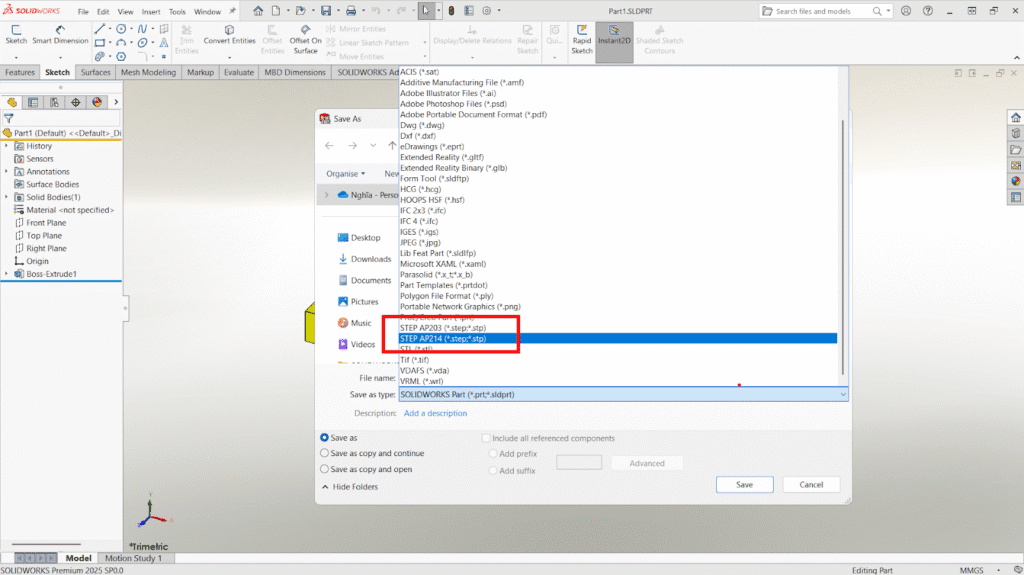

Nếu bạn File => Save as, bạn có thể chỉ định định dạng tệp và chọn STEP AP203 hoặc AP214. STEP AP203 là phiên bản cũ hơn của định dạng này không chuyển màu và lớp trong số những thứ khác. Tuy nhiên, bất kỳ định dạng trung lập nào cũng có thể hoạt động trong trường hợp này.

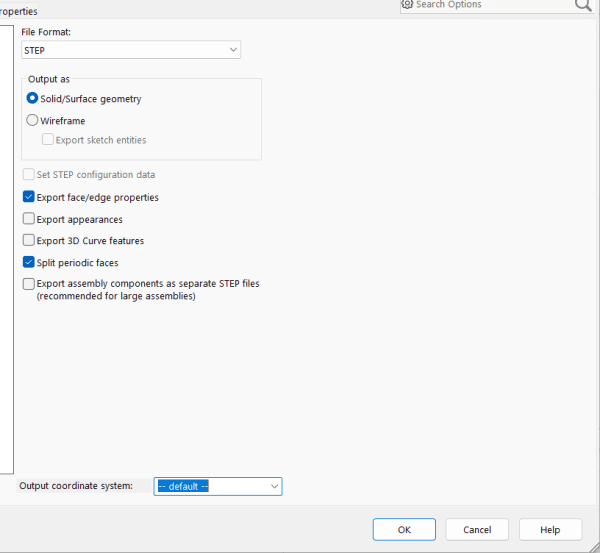

Sau khi chọn định dạng, một nút tùy chọn sẽ xuất hiện ở cuối hộp thoại lưu. Nhấp vào nút này sẽ đưa bạn đến SOLIDWORKS System Options và hiển thị các thiết lập hữu ích để thay đổi khi xuất. Trong trường hợp xuất cho các phiên bản SOLIDWORKS cũ hơn, xuất dưới dạng hình học Solid/Surface là tùy chọn tốt nhất.
Một thiết lập quan trọng khác trong xuất file SOLIDWORKS 2025 cần lưu ý là “Xuất các thành phần lắp ráp dưới dạng các tệp STEP riêng biệt” có thể hữu ích nếu bạn muốn xuất các cụm lắp ráp lớn. Bằng cách bật tùy chọn này, SOLIDWORKS sẽ chia cụm lắp ráp thành các tệp STEP riêng biệt cho từng thành phần, giúp tăng đáng kể hiệu suất.
Vô hiệu hóa SOLIDWORKS 3D Interconnect
SOLIDWORKS 3D Interconnect là một công cụ mạnh mẽ cung cấp các khả năng đột phá để làm việc với cả dữ liệu CAD trung lập và gốc từ nhiều nguồn khác nhau. Tóm lại, nó cho phép SOLIDWORKS trực tiếp mở các tệp không phải gốc và sử dụng chúng trong quy trình làm việc mô hình hóa của bạn trong khi vẫn duy trì liên kết trở lại tệp gốc.
Mặc dù xuất file SOLIDWORKS 2025 là tùy chọn nhập mặc định, nhưng không phải lúc nào cũng được khuyến nghị sử dụng. Để lắp ráp đã xuất trước đó của chúng tôi nhập chính xác và có thể chỉnh sửa trên phiên bản SOLIDWORKS cũ hơn, STEP cần được nhập với 3DInterconnect bị vô hiệu hóa. Điều này có thể được thực hiện bằng cách vào Options > Import > General rồi bỏ chọn hộp kiểm “Enable 3D Interconnect”.
Xem cho tiết: Hướng dẫn cài đặt SOLIDWORKS 2025 chi tiết từ A đến Z

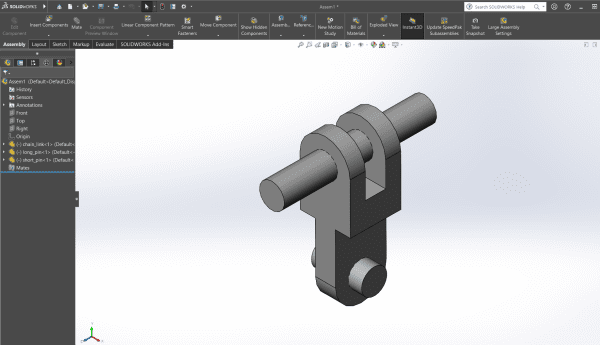

Sau khi thực xuất file SOLIDWORKS 2025 xong, hãy mở tệp STEP trong phiên bản SOLIDWORKS cũ hơn. Cây lắp ráp sẽ giống với phiên bản mà chúng ta đã xuất. Tuy nhiên, các tính năng của từng bộ phận sẽ không được truyền qua và bạn sẽ phải sử dụng thứ gì đó như FeatureWorks để chuyển đổi hình học đơn giản thành các tính năng SOLIDWORKS.
Việc chia sẻ và làm việc với các tệp SOLIDWORKS trên nhiều phiên bản khác khau là điều không thể thiếu khi cộng tác làm việc. Nếu bạn đang gặp khó khăn trong việc lưu file SOLIDWORKS về phiên bản cũ, cần hỗ trợ kỹ thuật hoặc muốn tìm hiểu thêm về SOLIDWORKS 2025, hãy liên hệ với ViHoth qua email mkt@vihoth.com để được tư vấn và hỗ trợ.
