Tư duy đọc Gcode khi làm SolidCAM. Không cần viết tay, nhưng bắt buộc phải hiểu. Khi đã quen làm việc với SolidCAM thì tư duy đọc Gcode là rất quan trọng. Rất nhiều kỹ thuật viên thường có suy nghĩ: “Đã có CAM rồi thì cần gì đọc G-code nữa.”. Suy nghĩ này không hoàn toàn sai, nhưng nếu dừng lại ở đó thì người làm CAM sẽ:
- Phụ thuộc hoàn toàn vào phần mềm
- Lúng túng khi có sự cố ngoài máy
- Khó trao đổi hiệu quả với thợ máy
Thực tế trong quá trình làm việc tại xưởng anh Alex kỹ thuật SolidCAM cho thấy: Người làm CAM giỏi không phải là người viết G-code hay nhất, mà là người đọc G-code nhanh và hiểu đúng.
Tư duy đọc Gcode trong SolidCAM Cách đọc đúng hiểu đúng
Vì sao người làm SolidCAM vẫn bắt buộc phải đọc được G-code?
-
SolidCAM G-Code trong lập trình CNC quan trọng như thế nào? CAM tạo chương trình, nhưng máy chỉ hiểu G-code
SolidCAM chỉ là công cụ trung gian. Thứ cuối cùng đi vào máy CNC luôn là G-code. Nếu không hiểu ngôn ngữ mà máy đang “đọc”, người làm CAM rất khó kiểm soát hoàn toàn quá trình gia công.
- Khi có sự cố, G-code là nơi phản ánh rõ nhất vấn đề
Dao đi sai, máy chạy khác dự kiến, chu trình không như mong muốn… tất cả đều thể hiện trong G-code. Người không đọc được G-code sẽ rất bị động trong những tình huống này. - Đọc G-code giúp tự tin hơn khi làm việc với xưởng
Khi trao đổi với thợ máy, việc hiểu G-code giúp người làm CAM nói cùng một “ngôn ngữ”, tránh hiểu nhầm và tiết kiệm rất nhiều thời gian.

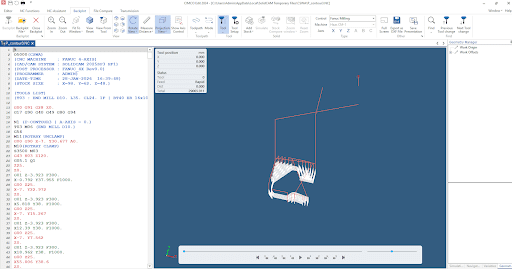

Hiểu đúng: đọc G-code không có nghĩa là phải viết tay
- Không cần nhớ từng mã lệnh phức tạp
Người làm CAM không cần thuộc hết các chu trình tiện, phay hay macro nâng cao. Điều quan trọng là hiểu những nhóm lệnh cốt lõi và vai trò của chúng trong chương trình. - Đọc để hiểu logic, không phải để lập trình lại
Khi đọc G-code, mục tiêu chính là:- Dao đang ở đâu?
- Máy đang ở hệ tọa độ nào?
- Dao di chuyển nhanh hay cắt?
- Có rủi ro gì trong chuyển động này không?
Chỉ cần trả lời được những câu hỏi đó, là đã “đọc được” G-code.
Những nhóm lệnh G-code người làm SolidCAM cần nắm chắc
- Nhóm di chuyển cơ bản: G00 – G01 – G02 – G03
Đây là “xương sống” của mọi chương trình. Hiểu được lệnh nào là chạy nhanh, lệnh nào là cắt, lệnh nào là cung tròn sẽ giúp người làm CAM hình dung chính xác đường đi của dao ngoài máy. - Nhóm mặt phẳng gia công: G17 – G18 – G19
Những lệnh này quyết định cung tròn được vẽ trong mặt phẳng nào. Khi gia công 4 trục hoặc chi tiết phức tạp, việc hiểu mặt phẳng đang hoạt động là cực kỳ quan trọng. - Nhóm chế độ chạy dao: G90 – G91
Việc nhầm lẫn giữa tọa độ tuyệt đối và tương đối là nguyên nhân của rất nhiều lỗi nghiêm trọng ngoài máy. Đọc G-code giúp phát hiện sớm những tình huống nguy hiểm này. - Nhóm bù dao và chiều dài dao: G41 – G42 – G43
Đây là nhóm lệnh ảnh hưởng trực tiếp đến kích thước chi tiết và an toàn dao. Người làm CAM cần đọc để biết dao đang được bù như thế nào, có đúng ý đồ lập trình hay không.
Những dòng G-code người làm CAM nên đặc biệt chú ý
- Dòng gọi gốc tọa độ (G54 – G59)
Chỉ cần sai gốc, toàn bộ chương trình dù đúng logic vẫn có thể gây tai nạn. - Dòng gọi dao và bù dao
Đọc để kiểm tra:- Đúng dao chưa?
- Đúng offset chưa?
- Chiều dài dao có được kích hoạt đúng lúc không?
- Các dòng di chuyển nhanh gần phôi
Đây là những dòng có rủi ro cao nhất. Người đọc G-code cần đặc biệt chú ý đến các lệnh G00 gần bề mặt phôi.
Nếu như bạn đang gặp vấn đề ở Post Processor hay liên hệ ViHoth bởi: ViHoth miễn phí Post Processor cho khách hàng mua SolidCAM 2D 3D
Mối liên hệ giữa G-code, Post Processor và SolidCAM
- SolidCAM không xuất G-code trực tiếp, mà thông qua Post
Post Processor quyết định:- Cấu trúc chương trình
- Cách gọi dao
- Cách xử lý chu trình
- Các mã an toàn đầu và cuối chương trình
- Hiểu G-code giúp phát hiện lỗi Post
Khi thấy những dòng G-code bất hợp lý, người làm CAM có thể:- Nhận ra lỗi đến từ Post
- Biết cần chỉnh Post ở đâu
- Tránh việc “đổ lỗi” cho CAM một cách mơ hồ
Với người làm SolidCAM lâu dài, đọc G-code chính là cầu nối để hiểu Post Processor.
Cách rèn tư duy đọc Gcode hiệu quả
- Luôn mở file G-code sau khi Post
Không cần đọc toàn bộ, chỉ cần đọc:- Phần đầu chương trình
- Một nguyên công tiêu biểu
- Phần kết thúc

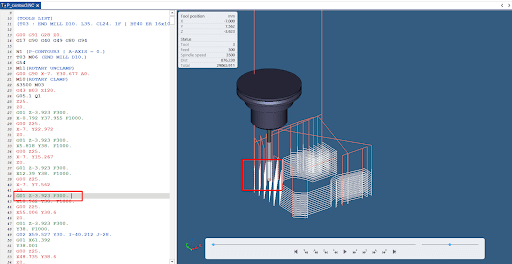

- Vừa xem G-code, vừa đối chiếu Simulation
Điều này giúp liên kết:- Dòng lệnh
- Chuyển động thực tế của dao
- Học từ những sự cố thực tế
Mỗi lần máy chạy sai là một bài học rất giá trị để hiểu sâu hơn về G-code.
SolidCAM giúp người dùng không cần viết G-code bằng tay, nhưng:
Nếu không có tư duy đọc Gcode đúng, người làm CAM sẽ luôn ở thế bị động.
Bởi người làm CAM chuyên nghiệp là người:
- Không viết tay G-code mỗi ngày
- Nhưng luôn hiểu rõ máy đang đọc gì
- Và chủ động xử lý được vấn đề khi phát sinh
