Trong môi trường sản xuất hiện đại, giảm thời gian lập trình, giảm lỗi thao tác, và nâng cao năng suất là mục tiêu hàng đầu. Tự động hóa quy trình gia công SolidCAM không chỉ là phần mềm CAM mạnh mẽ mà còn hỗ trợ tự động hóa quy trình từ CAD đến CAM, giúp kỹ thuật viên.
Tại sao cần tự động hóa quy trình gia công?
- Tăng tốc quá trình lập trình.
- Đảm bảo tính nhất quán giữa các chương trình gia công.
- Hạn chế phụ thuộc vào kỹ năng cá nhân.
- Dễ dàng chuẩn hóa quy trình trong xưởng.
Các thành phần chính trong quy trình tự động hóa quy trình gia công
SolidWorks CAD – Cơ sở thiết kế 3D
- Dữ liệu thiết kế được dựng bằng SolidWorks, và SolidCAM tích hợp trực tiếp trong môi trường này.
- Khi model thay đổi, SolidCAM tự động cập nhật (link động), không cần lập trình lại từ đầu.
Template (mẫu công nghệ gia công)
- SolidCAM cho phép tạo Process Template, chứa toàn bộ chu trình gia công từ A-Z (dao, thông số cắt, kiểu gia công…).
Mỗi lần mở chi tiết mới tương tự, kỹ thuật viên chỉ cần load template → chọn geometry → chạy mô phỏng → xuất G-code.
👉 Ví dụ: Tạo một template gia công mặt phẳng – khoan – contour – pocket cho chi tiết 2.5D → Áp dụng lại hàng loạt chi tiết tương tự trong xưởng.
Xem thêm: ViHoth miễn phí Post Processor cho khách hàng mua SolidCAM 2D 3D
Technology Database (TechDB)
Lưu toàn bộ thông tin về vật liệu, loại máy, dao cụ, thông số cắt… theo chuẩn của hãng sản xuất.
Cho phép phần mềm tự động đề xuất tốc độ cắt, bước tiến, kiểu chạy dao phù hợp.

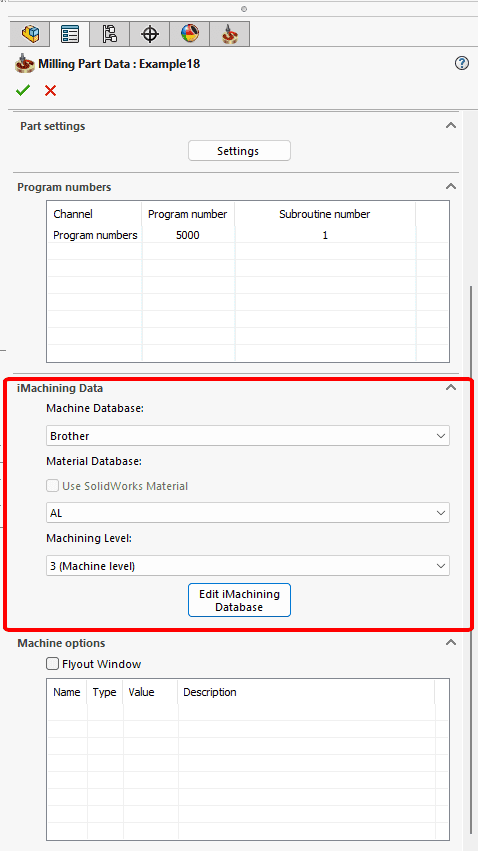

iMachining Wizard
Trong trường hợp dùng iMachining, SolidCAM sử dụng thuật toán AI để tự động tính toán: độ sâu cắt, bước tiến, tốc độ trục chính dựa trên vật liệu – dao cụ – độ cứng máy – độ kẹp phôi.
Giúp kỹ thuật viên không cần mất thời gian tra bảng, tính toán phức tạp. Chất lượng SolidCAM G-code trong mỗi post-processor của SolidCAM sẽ được tùy chỉnh theo nhu cầu và thiết bị cá nhân của từng đơn vị.
Quy trình tự động hóa từ CAD đến G-code
Bước 1: Nhập hoặc dựng mô hình trong SolidWorks
- Sử dụng model thiết kế gốc hoặc nhập từ phần mềm khác (.step, .igs…).
- Đặt đúng hệ tọa độ và xác định mặt chuẩn.
Bước 2: Gọi Template hoặc chọn kiểu gia công
- Mở sẵn các template đã được chuẩn hóa.
- SolidCAM sẽ tự động tạo nguyên công với thông số và dao mặc định.
Bước 3: Chọn Geometry
- Kỹ thuật viên chọn biên dạng hoặc bề mặt gia công bằng vài cú click.
- Không cần tạo lại từng nguyên công nếu đã dùng Template hoặc TechDB.
Bước 4: Tính toán đường chạy dao (Toolpath Calculation)
- SolidCAM sẽ tính toán lại đường dao theo hình học mới.
Bước 5: Mô phỏng và kiểm tra va chạm (Machine Simulation)
- Kiểm tra va chạm dao, đồ gá, hành trình máy.
- Giảm thiểu lỗi khi chạy máy thực tế.
Bước 6: Xuất G-code với Post Processor
- G-code được tạo tương ứng với máy CNC cụ thể.
- Có thể kết hợp kiểm tra G-code bằng phần mềm mô phỏng như NC Viewer, Vericut…
Những lợi ích thực tế cho kỹ thuật viên
| Tính năng | Lợi ích thực tế |
| Template | Lập trình siêu nhanh, không cần thao tác lại từ đầu |
| TechDB | Tự động tính toán thông số, giảm sai số lập trình |
| iMachining | Gia công hiệu quả, giảm mòn dao và tiết kiệm thời gian |
| Mô phỏng máy | Kiểm tra mô phỏng an toàn trước khi đưa vào máy chạy thực tế |
Liên kết tự động cập nhật, đồng bộ CAD-CAM khi model thay đổi, không phải lập trình lại từ đầu.
Lưu ý và mẹo áp dụng
- Chuẩn hóa template theo loại chi tiết phổ biến trong xưởng.
- Cập nhật TechDB định kỳ theo vật liệu mới, dao cụ mới.
- Đặt tên hệ tọa độ và chương trình rõ ràng, tránh nhầm khi gia công thực tế.
- Đào tạo kỹ thuật viên sử dụng đồng nhất một quy trình.
Tự động hóa quy trình gia công trong SolidCAM không chỉ giúp tiết kiệm thời gian lập trình, mà còn tăng tính ổn định và chính xác cho toàn bộ quá trình sản xuất.
Kỹ thuật viên nên tận dụng các công cụ như Template, TechDB, iMachining Wizard và mô phỏng đường chạy dao để xây dựng quy trình gia công hiệu quả – an toàn – đồng nhất từ CAD đến G-code. Nêu bạn đang tìm kiếm Khóa training SolidCAM 5 Axis Nâng Cao hay các khóa học SolidCAM khác liên hệ:
